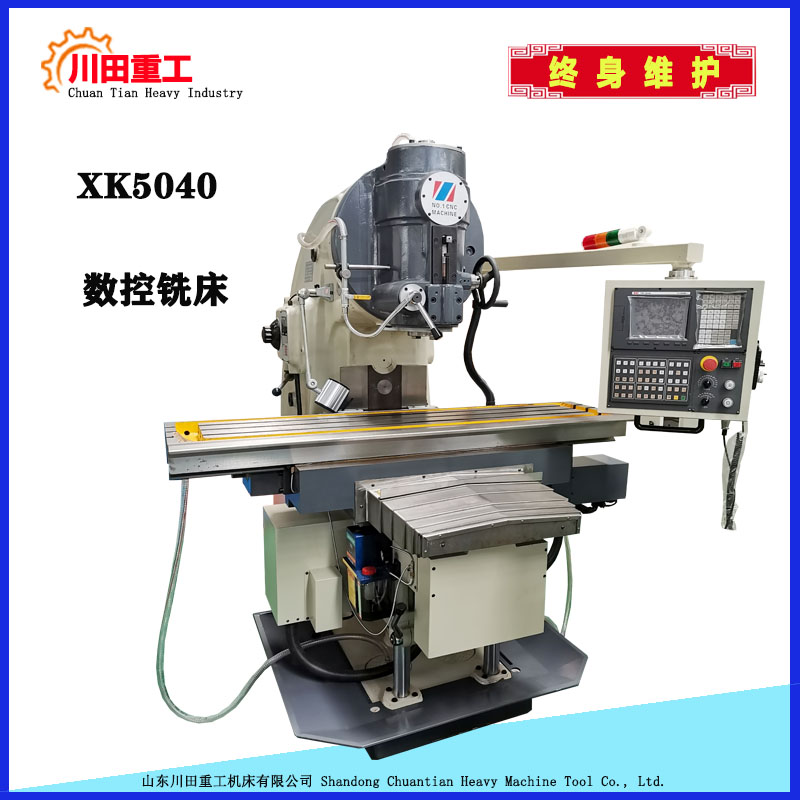

XK5040系列數控立式升降臺銑床是一種使用范圍很廣的銑床，可以完成直線、斜線、曲線輪廓等銑削加工；可以組成各種往復循環和框式循環還可以銑削具有復雜曲面輪廓的零件，如模具、螺旋槽、葉片、凸輪、樣板等；適用于機械制造行業的各類部門，也適用于軍工部門。并可根據用戶要求提供第四坐標，可以實現在圓柱面、圓錐面等上面加工各種曲線、曲面。
技術參數 | Specifications | Units | XK5040 |
工作臺尺寸 | Table size | mm | 1700x400 |
工作臺行程X.Y.Z | Table travel（X.Y.Z） | mm | 920x450x350 |
工作臺T型槽個數/寬度/間距 | T-type slot numbers / width /space | mm | 3-18-90 |
工作臺最大承重 | Max. load working table | kg | 500 |
主軸端面至工作臺的距離 | Distance from spindle nose to table | mm | 50-500 |
主軸中心至立柱導軌面距離 | Distance from column axis to column guide way | mm | 450 |
工作臺快速進給速度X.Y.Z | Rapid feed speed（X.Y.Z) | mm/min | 6000/6000/3000 |
工作臺進給移動速度范圍X.Y.Z | Feed speed X.Y（.Z) | mm/min | 6-3200(3-1600) |
主軸行程 | Spindle travel | mm | 85 |
主軸孔錐度 | Spindle taper | ISO50(7:24) | |
立銑頭最大回轉角度 | Max. 5revolving angle of vertical milling head | ° | ±45° |
主軸轉速范圍 | Spindle speed range | rpm | 30-1500(18 steps) |
主軸電機功率 | Spindle motor power | KW | 11 |
縱.橫向進給電機扭矩（X.Y） | Longitudinal, transverse feed motor torque(X.Y) | N. m | 12 |
垂向進給電機扭矩（Z） | Vertical feed motor torque (Z) | N. m | 22 |
主軸最大扭矩 | Max. spindle torque | N. m | 1000 |
外形尺寸(長x寬x高) | Overall dimensions（Lx W x H） | mm | 2310x2200x2394 |
整機重量 | Machine weight | Kg | 3850 |
