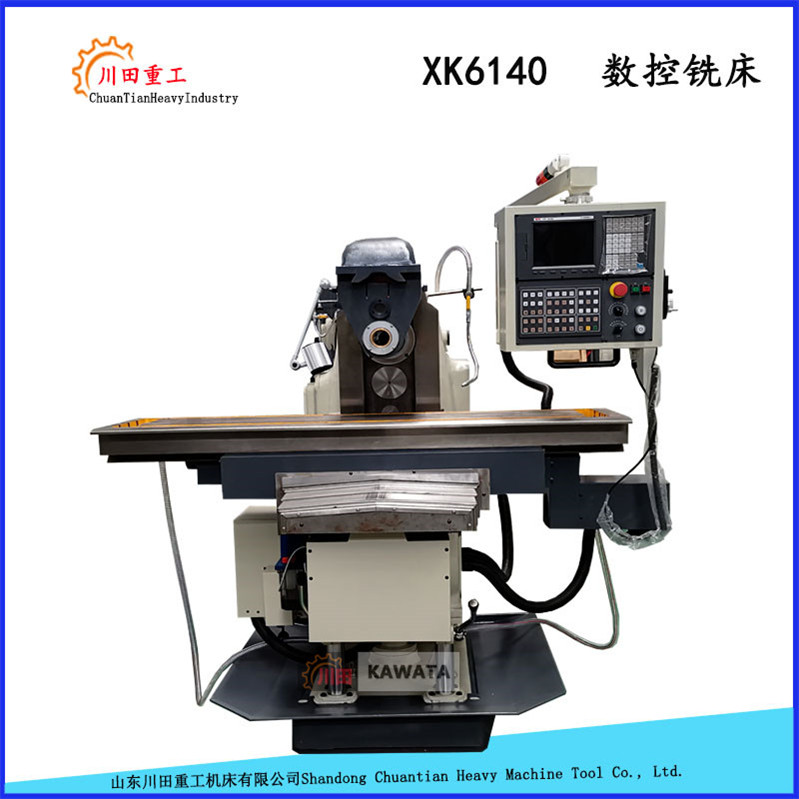

XK6140系列數控臥式升降臺銑床是一種使用范圍很廣的銑床,可以完成直線、斜線、曲線輪廓等銑削加工;可以組成各種往復循環和框式循環還可以銑削具有復雜曲面輪廓的零件,如模具、螺旋槽、葉片、凸輪、樣板等;適用于機械制造行業的各類部門,也適用于軍工部門。并可根據用戶要求提供第四坐標,可以實現在圓柱面、圓錐面等上面加工各種曲線、曲面。
技術參數 | Specifications | Units | XK6140 |
工作臺尺寸 | Table size | mm | 1700x400 |
工作臺T型槽個數/寬度/間距 | T-type slot numbers / width /space | mm | 3-18-90 |
工作臺最大承重 | Max. load of table | kg | 800 |
X向(工作臺縱向)手動/機動 | Longitudinal travel (manual/auto) | mm | 900/880 |
Y(滑座橫向)手動/機動 | Transverse travel(manual/auto) | mm | 315/300 |
Z(升降臺垂向)手動/機動 | Vertical travel (manual/auto) | mm | 380/360 |
切削進給速度 | Cutting feed speed | mm/min | X:19-950 Y:19-950 Z:6.3-317 |
快速移動速度 | Rapid feed speed | mm/min | X:2300.Y:2300.Z:770 |
主軸中心線至工作臺距離 | Distance from spindle axis to table surface | mm | 30-410 |
主軸轉速級數 | Spindle speed step | 級 | 18 |
主軸轉速范圍 | Spindle speed range | rpm | 30-1500 |
主軸電機功率 | Spindle motor power | KW | 11 |
外形尺寸 | Overall dimensions | mm | 2560x2130x1800 |
整機重量 | Machine weight | Kg | 3850 |
